绘制流程图的工具,推荐一款简单又实用的工具

时间:2020-08-08 15:30:09 作者:重庆seo小潘 来源:
最近公司的一个旧系统需要添加一个新功能,这个任务落到了一册君的头上,庞杂的代码令人抓狂。 想弄张流程图梳理一下程序的执行过程,用什么来画竟然变成了第一个问题。 这东西和笔记有点类似,最好使的还是纸和笔,所见即所得。 最关键的,纸笔获取难度极低

最近公司的一个旧系统需要添加一个新功能,这个任务落到了一册君的头上,庞杂的代码令人抓狂。

想弄张流程图梳理一下程序的执行过程,用什么来画竟然变成了第一个问题。绘制流程图的工具,推荐一款简单又实用的工具这东西和笔记有点类似,最好使的还是纸和笔,所见即所得。

最关键的,纸笔获取难度极低,谁手边还能没几张纸和笔呢?绘制流程图的工具,推荐一款简单又实用的工具但对于一册君这种“手残党”来说,想用纸笔画出给人看的图还真的有点难度。

这个时候,一款合适的软件就显得格外重要。

这个领域的佼佼者当属微软的Visio,可惜这款软件是付费的。

而且作为一个非专业人员,流程图只是偶尔来那么一张,使用Visio未免有点小题大做了。绘制流程图的工具,推荐一款简单又实用的工具既然要求轻量,最好的情况就是不用安装。

Processon,一个流程图工具网站就非常合适。

但免费版限制了一些功能,就很不爽。

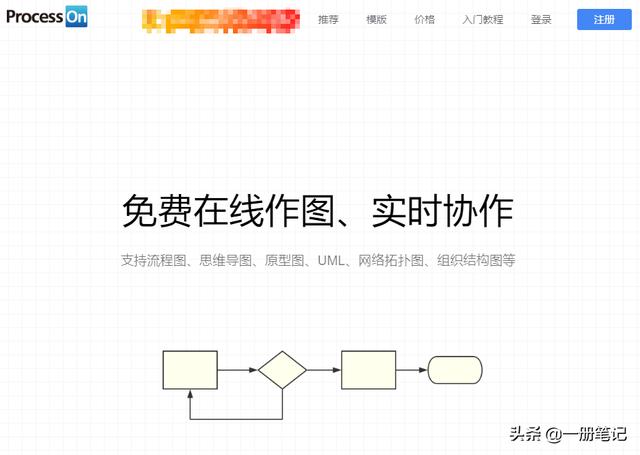

网址:https://www.processon.com/绘制流程图的工具,推荐一款简单又实用的工具Processon 官网首页draw.iodraw.io是github上的一款开源产品,这也意味着它是免费的。

一开始,draw.io只是一款Chrome插件,随后又增加了网络在线编辑以及桌面版。

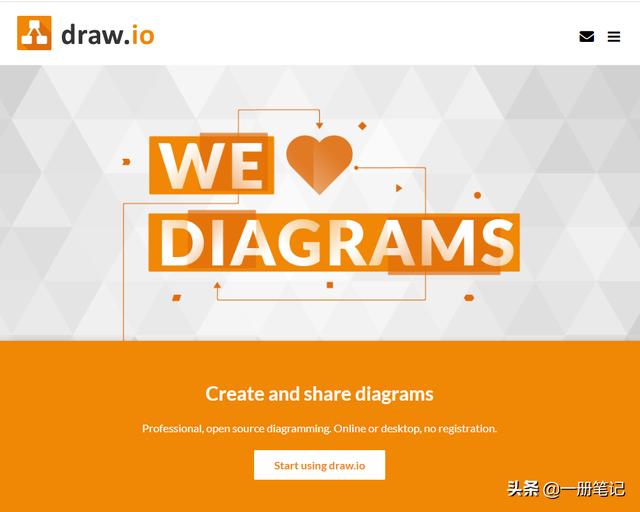

官网:https://about.draw.io/绘制流程图的工具,推荐一款简单又实用的工具draw首页

如果只是偶尔使用,可以直接在线编辑,功能体验类似于Processon。

网址:https://www.draw.io/绘制流程图的工具,推荐一款简单又实用的工具draw流程图

如果使用的浏览器是Chrome,那可以直接下载插件。

插件下载:https://chrome.google.com/webstore/detail/drawio-desktop/pebppomjfocnoigkeepgbmcifnnlndla/related?hl=en-GB绘制流程图的工具,推荐一款简单又实用的工具上面两种方式固然方便,但必须在线使用。

离线状态下,桌面版就成了首选。

下载draw.io桌面版有点繁琐,首先要访问其github项目地址。

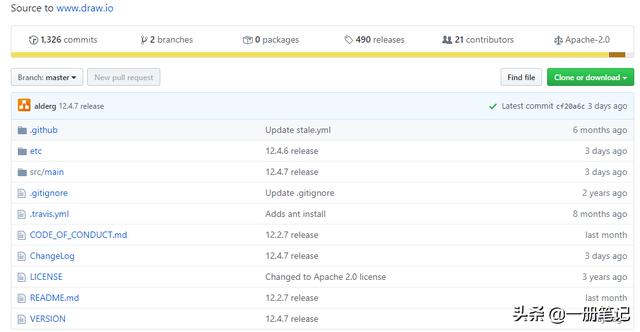

github地址:https://github.com/jgraph/drawio绘制流程图的工具,推荐一款简单又实用的工具在项目介绍里,作者给出了桌面版的下载路径。

Win用户直接点击“Window No Installer”即可下载不用安装直接使用的版本,也就是“绿色版”。

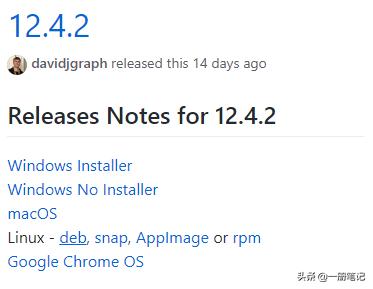

桌面版本下载地址:https://github.com/jgraph/drawio-desktop/releases/tag/v12.4.2绘制流程图的工具,推荐一款简单又实用的工具从截图中可以看出来,draw.io支持全平台工具介绍提示:以网页版为基础,其他版本类似

网页版在首次使用时,需要选择图表的保存位置。

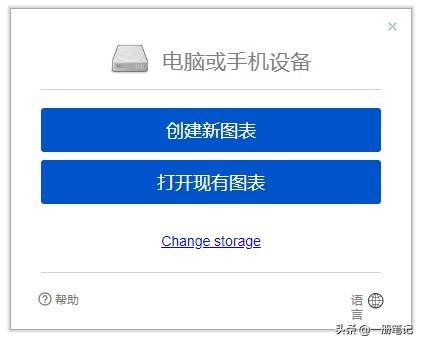

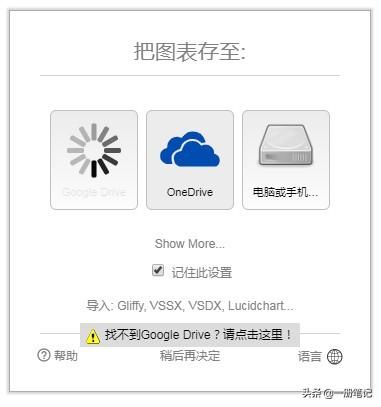

这里我们选择“电脑或手机”保存到本地。(拥有Google Drive或OneDrive的用户可以选择云盘存储)绘制流程图的工具,推荐一款简单又实用的工具选择保存位置

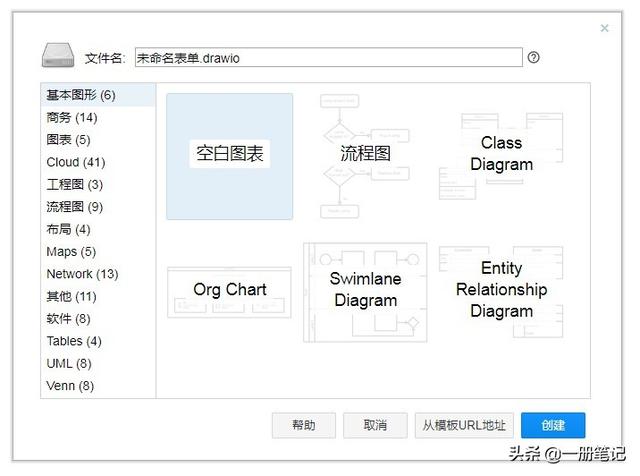

窗口切换后,需要我们从“创建新图表”和“打开现有图表”中选择一项。(桌面软件会直接来到这一步)绘制流程图的工具,推荐一款简单又实用的工具选择“创建新图表”后,工具提示我们选择相应的模板。

通过截图可以发现,draw.io提供的模板非常丰富,虽然不及visio,但远超Processon。

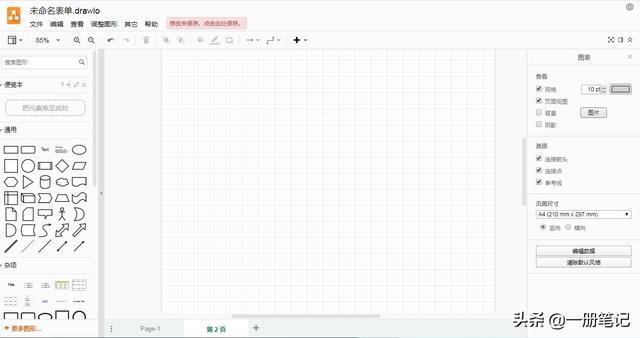

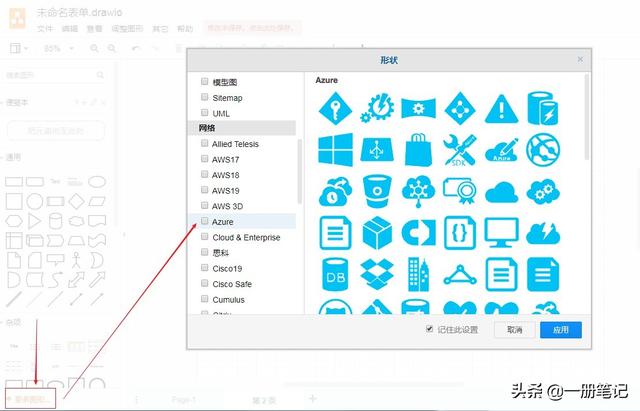

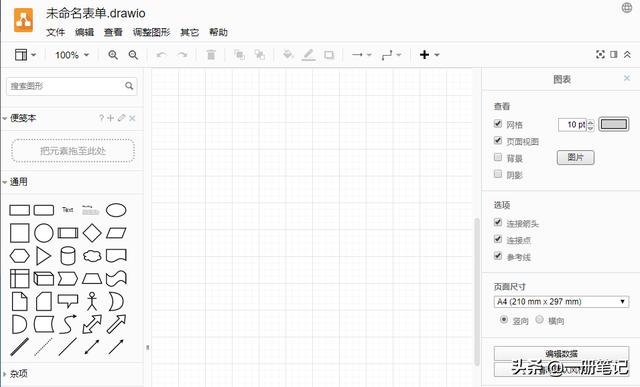

绝对可以满足绝大部分人的需求。绘制流程图的工具,推荐一款简单又实用的工具随后就可以进入主界面了,整体设计风格趋于Processon。绘制流程图的工具,推荐一款简单又实用的工具工具默认提供的图形不合心意的话,在页面左下角有一个“更多图形”选项,这里提供了额外的形状来满足我们的需求。绘制流程图的工具,推荐一款简单又实用的工具更多图形

工具的使用方式与Processon基本一致,整体没有上手难度。

当然,如果你是第一次绘制流程图的话,还是需要研究一下。

但一册君相信,你不会碰到太大的麻烦。因为这种工具被创造出来的目的,就在于简化操作逻辑且易于上手。
