一、前言:ITX + B550就是绝配 微星这款还与众不同

对于绝大多说AMD粉丝来说,B550绝对是性价比最高的主板芯片组,而对于扩展能力有限的ITX主板来说,B550更加是秒杀X570。

毕竟,X570最大的优势就是PCIe 4.0的扩展能力比B550强了不少,而ITX主板只能安放一个PCIe x16插槽,扩展性就无从说起,因此如果是准备组建AMD ITX平台的话,B550绝对是最好的选择。

今天的主角是微星MPG B550I GAMING EDGE WIFI主板,一款与众不同的ITX B550小板。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

微星MPG B550I GAMING EDGE WIFI主板采用了8+2+1相供电设计,采用2盎司强化,8层PCB板设计,搭载了60A的的869360C DrMos。

网络部分也是诚意十足,同时包含了2.5Gbps的Realtek 8112B8125B有线网卡和Intel AX200 WI-FI 6无线网卡。

在优化了内存之后,这块主板可以支持4600MHz+的高频内存。尽管目前的Zen2平台最优内存频率是3800MHz,但是下一代的Zen3构架处理器改进了内存控制器之后,可以完美支持4600MHz+频率的内存,MPG B550I GAMING EDGE WIFI主板算是提前做好了准备。

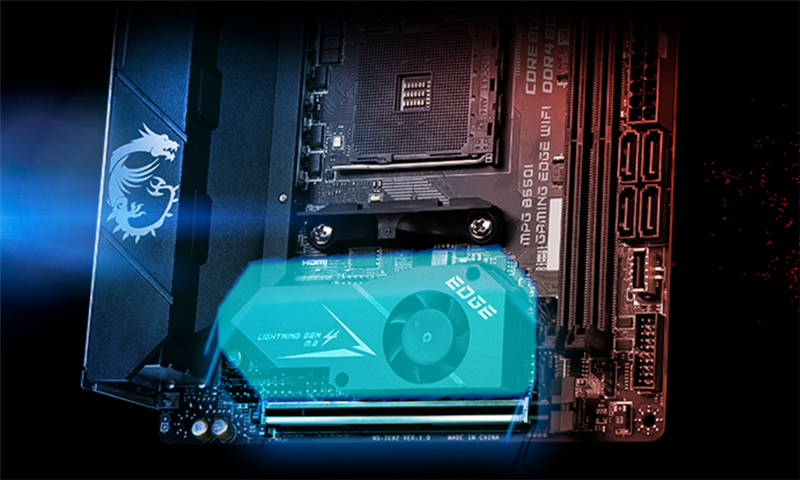

MPG B550I GAMING EDGE WIFI主板的另外一个亮点是M.2涡轮冰霜铠甲,它的金属分量数倍于普通主板的M.2散热片,另外还设计了一个风扇,整体散热效能非常强悍。

MPG B550I GAMING EDGE WIFI主板参数如下:

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

二、外观:10相60A供电设计 M.2 SSD专用Frozr涡轮冰霜铠甲

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

包装盒。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

微星MPG B550I GAMING EDGE WIFI主板为ITX板型结构,17*17cm大小。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

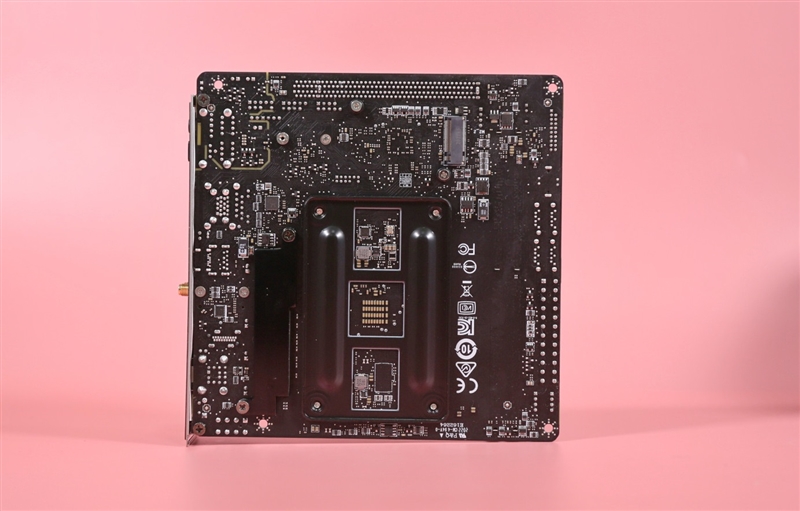

主板的背面有一个M.2 2280插槽。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

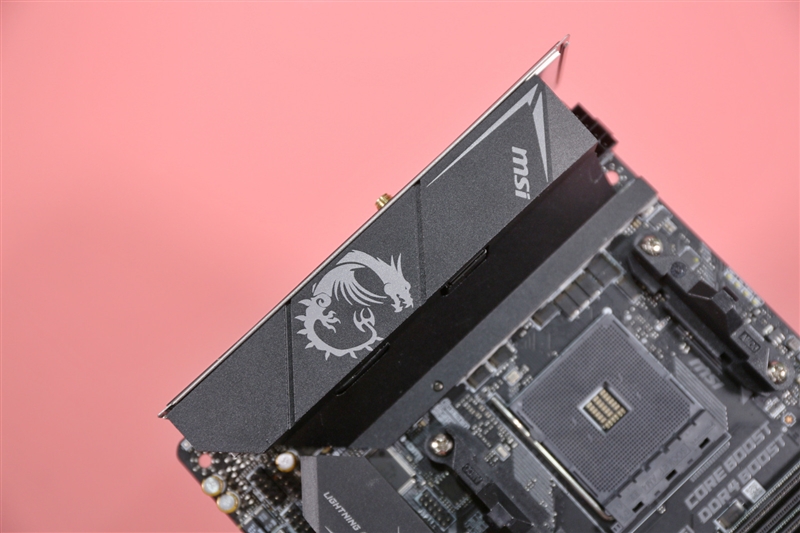

I/O挡板与VRM散热一体化设计,看起来非常壮观的散热片。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

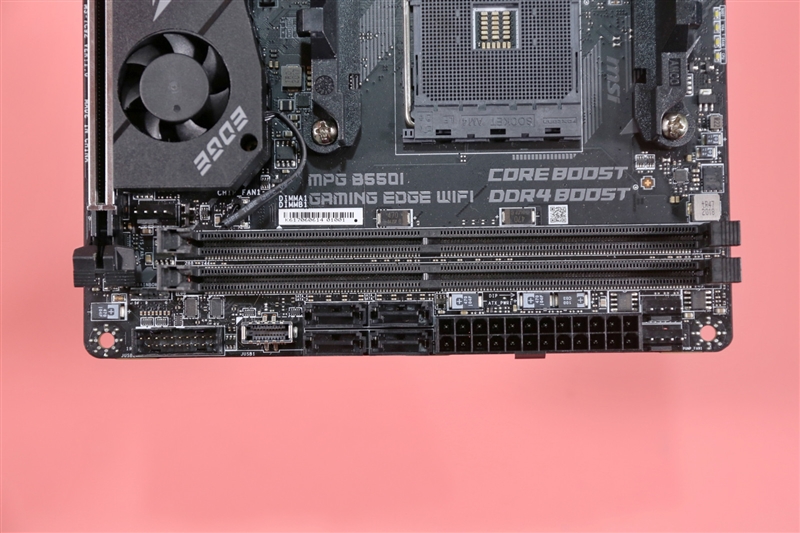

主板只有2条DIMM插槽,支持单条32GB容量的DDR4内存,最高频率可以达到4600MHz+。

在旁边还能看到4个SATA 3.0接口、前置USB 3.2 Gen1与Type-C接口各一个。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

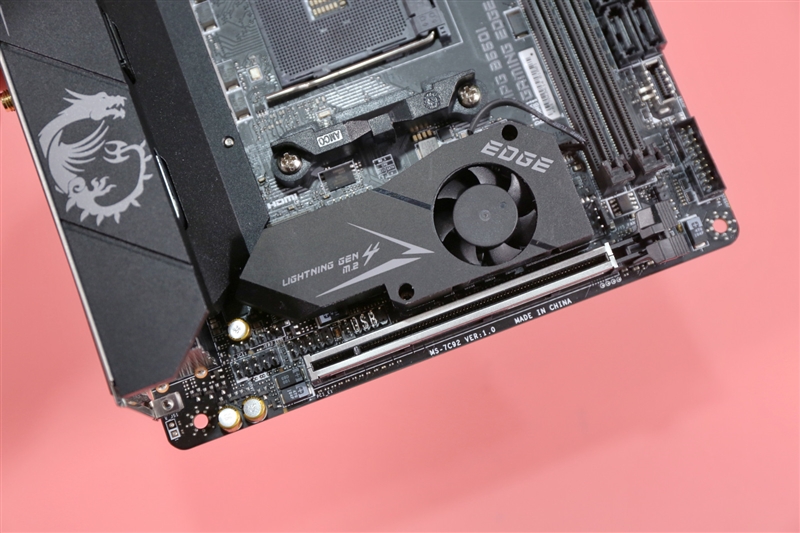

非常显眼的Frozr涡轮冰霜铠甲,这是给M.2 SSD与B550芯片组散热的,散热器里面还有一个风扇,支持低温停转。

下面有一个全尺寸的PCIe 4.0x16插槽,附有钢铁盔甲。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

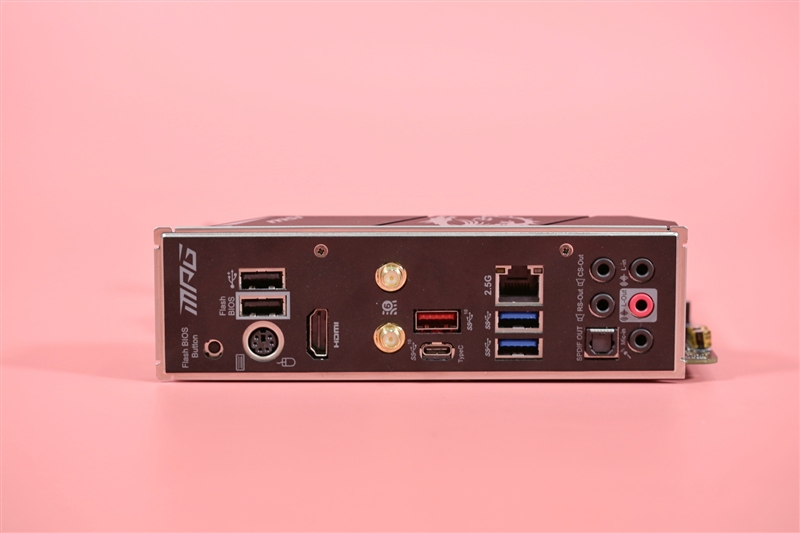

背部I/O接口:2xUSB2.0、2xUSB 3.2 Gen1、1xUSB 3.2 Gen2、1xType-C、1xPS/2、 1xHDMI 、1x2.5Gbps网口、5x3.5mm、1xOptical S/PDIF OUT、2xWi-Fi接口。

另外左下有个小圆孔是BIOS Flashback Button,可以在没有CPU的情况下刷BIOS。

三、BIOS设置:Click BIOS 5很完善了 PBO开启后功耗墙偏低

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

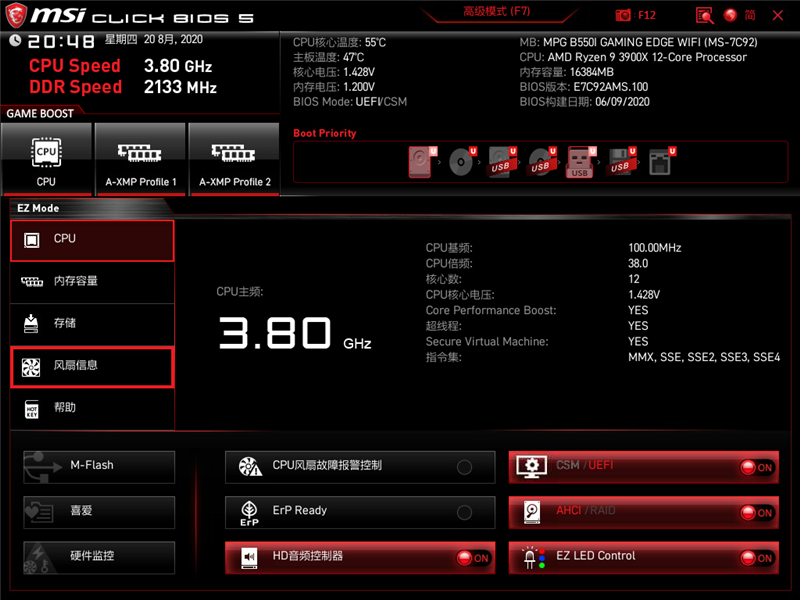

微星传统的Click BIOS 5图形化UEFI 。BIOS主界面包含CPU、内存的频率和电压, CPU以及主板温度等信息。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

在主界面点击“风扇信息”进入风扇设置页面之后,我们可以看到一共有主板一共设计了1个4Pin CPU风扇以及2个4Pin机箱风扇接口。

3个风扇都可以单独依据CPU、MOS、主板或者机箱内部温度来设置温度曲线。

另外M.2涡轮冰霜铠甲上的风扇也能设置转速。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

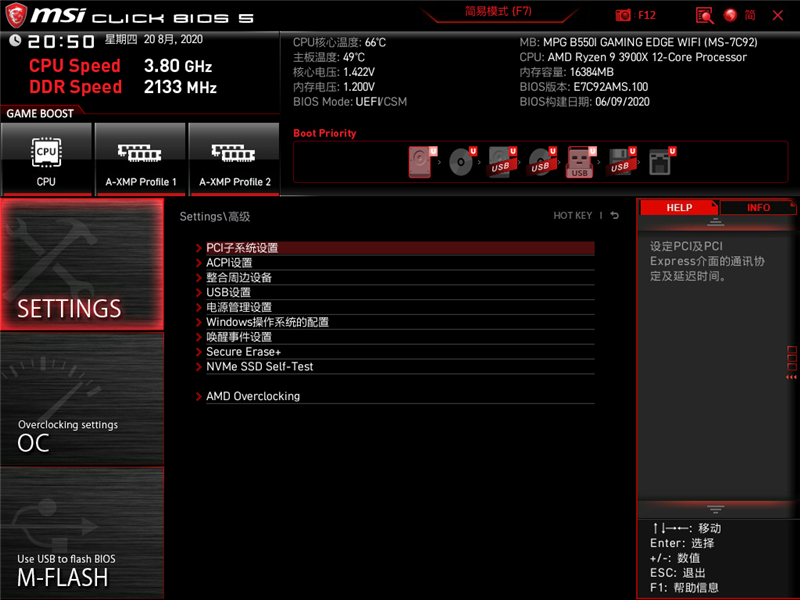

高级模式界面内提供了CPU、芯片组、电源、存储、网络、USB接口等主板绝大多数功能调节功能。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

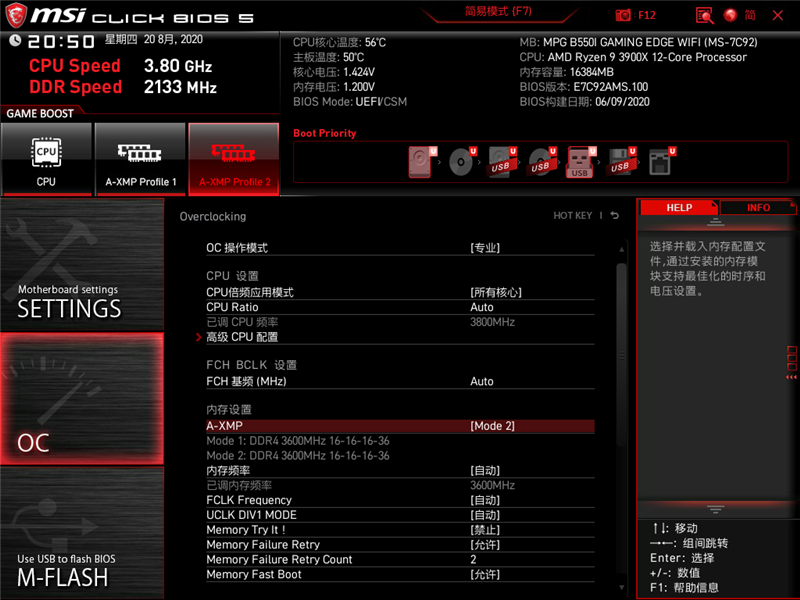

OC界面可以调整CPU倍频、内存频率、CPU与内存电压等等。

在专业OC操作模式下,会多出一个数位电压设置的选项,里面可以设置防掉压及各种超频保护策略。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

电压设置。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

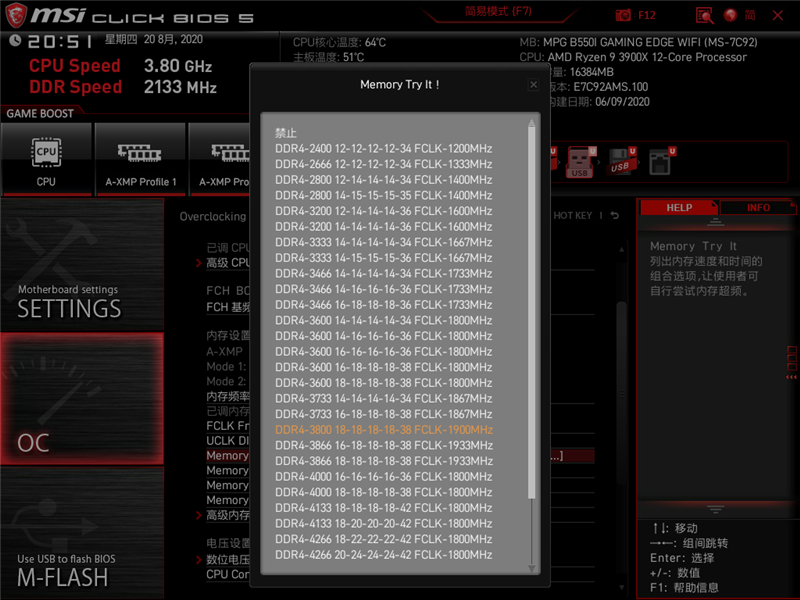

“Memory Try It !”里面很贴心地预存了各种频率以及对应的时序,可以自行根据内存的体质选择合适的参数。在这个选项卡中,最高可以设置4800MHz频率以及对应的参数。

对于Zen2构架的处理器来说,最佳的内存频率是3800MHz。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

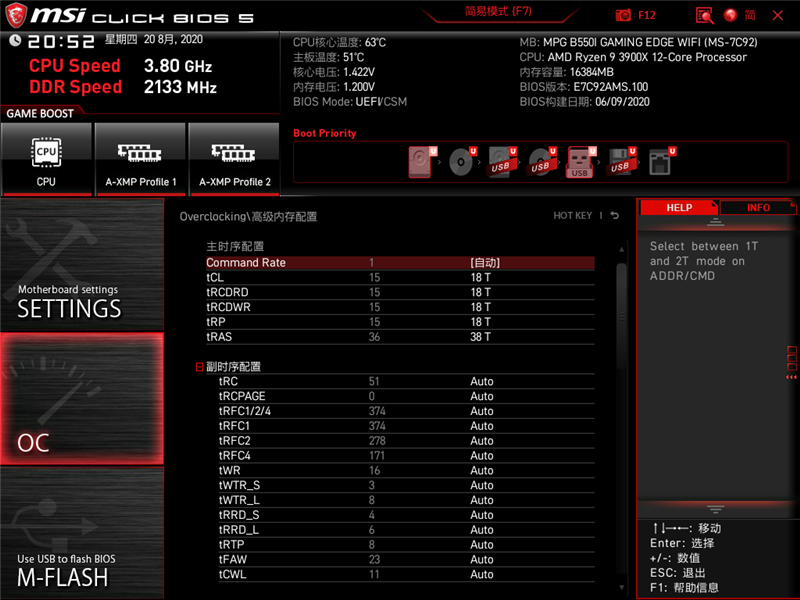

内存的时序设置非常细致和全面。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

MPG B550I GAMING EDGE WIFI主板使用锐龙9 3900X时,PBO关闭时功耗墙为120W,PBO打开之后功耗墙只是略微提升到140W。

四、性能测试:PCIe 4.0 SSD可以降温15度以上 超频烤机主板VRM不过70度

测试平台如下:

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

1、性能测试

性能测试时在BIOS打开了PBO。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

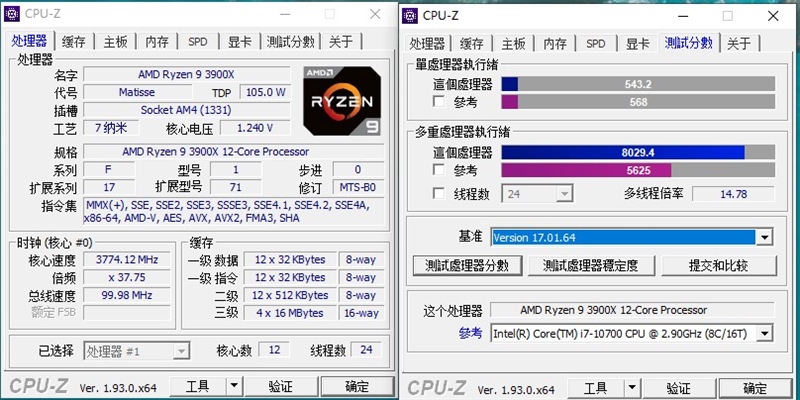

CPU-Z的单核分数为543,多线程分数为8029。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

CineBench R15的单线程分数为204cb,多线程分数为3094cb。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

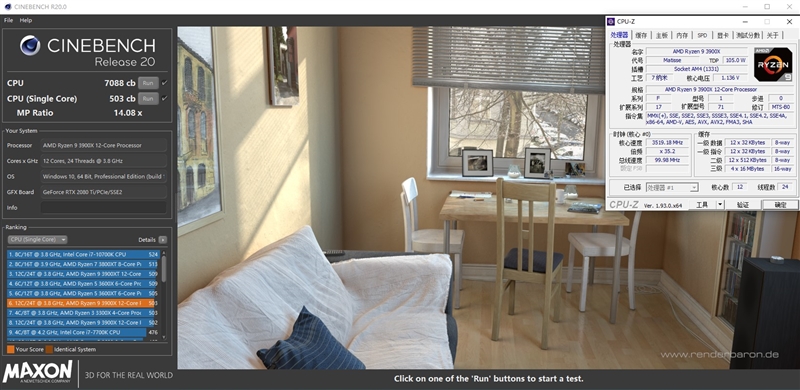

CineBench R15的单线程成绩为503cb,多线程成绩为7088cb。

2、主板散热测试

烤机时室温为28的,使用的是鑫谷冰焰V5硅脂。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

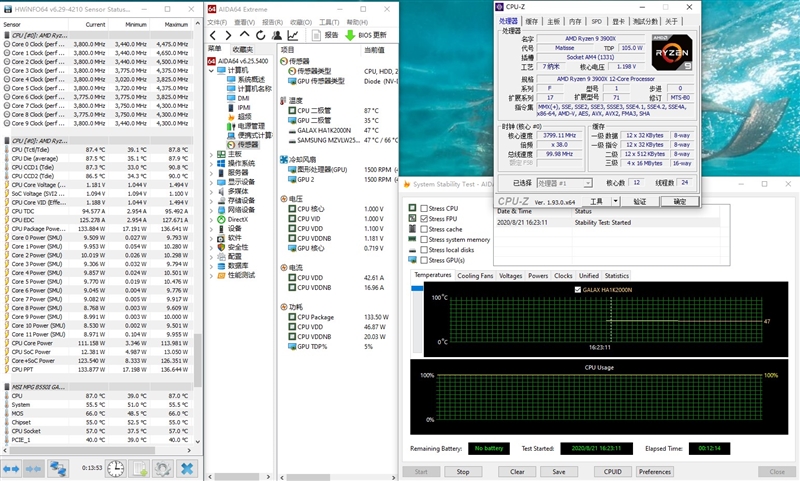

显示默频烤机,我们可以看到默频下锐龙9 3900X的烤机功耗只有不到140W,烤机12分钟之后,主板VRM温度只有66度。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

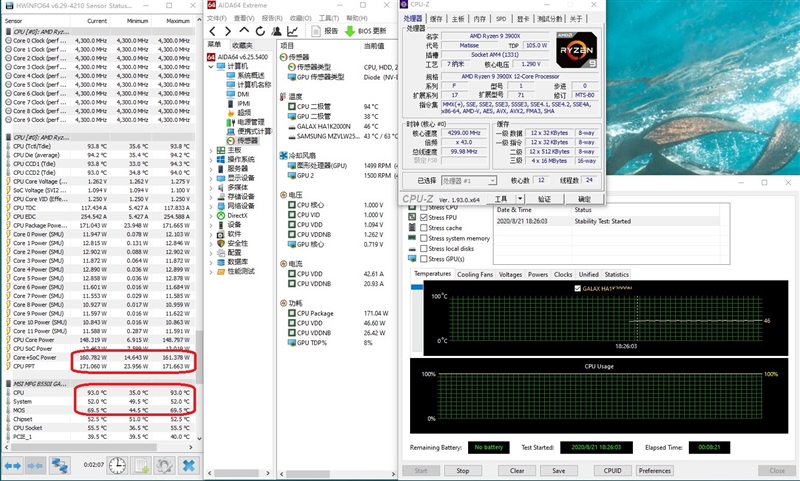

由于温度所限,只能在1.29V的电压下超频到4.3GHz,烤机8分钟后之后处理器的温度达到了93度,烤机功耗为170W,此时主板MosFET的温度仅为69度。

3、M.2散热测试

MPG B550I GAMING EDGE WIFI主板与众不同的地方就是配备了一个Frozr散热器,这个散热器的体型和重量非一般的主板自带的散热器可比,而且还内置一个风扇。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

在没有装散热片的情况下,CrystalDiskMark只运行了10秒,影驰HOF Pro 2TB SSD的温度就达到了恐怖的75度,并且速度也从4900MB/s掉到了3877MB/s,

由于温度实在太高,我们手动中止了测试,因为如果测试继续跑下去,只怕温度会更高,并且掉速也会更严重。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

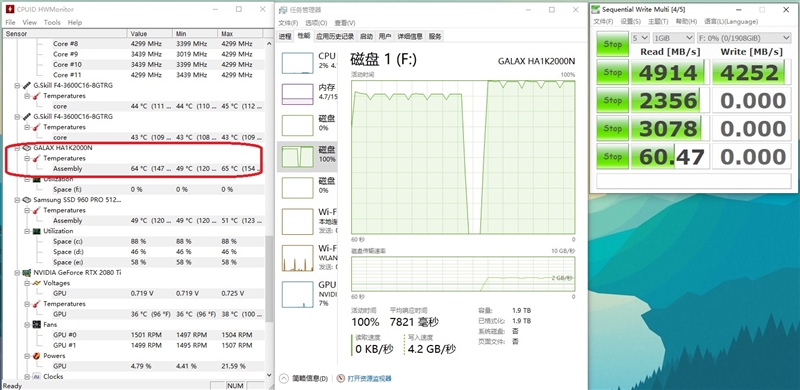

在安装了涡轮Frozr散热器冰霜铠甲之后,即便是CrystalDiskMark跑完了全程,影驰HOF Pro 2TB SSD的最高温度也只有65度,同时最高读写速度也保持在的4914MB/s与4252MB/s,没有掉速。

五、总结:亮点超多的B550 ITX主板

整体来说,MPG B550I GAMING EDGE WIFI主板算是相当优秀的B550 ITX主板!10相供电配备10颗60A的869360C DrMos理论上可以支持600W的功率输出,像锐龙9 3900X这种级别的处理器可以轻松支持。

高规格的供电电路加上体型庞大的散热模块,可以很好地控制主板的温度。

实测我们将锐龙9 3900X超频到4.3GHz之后使用AIDA64 FPU进行了8分钟的烤机,处理器的功耗超过了170W的情况下,主板MosFET温度依然不到70度,这样的表现比不输给大部分3000元级别的X570主板。

自带M.2涡轮冰霜铠甲!微星MPG B550I GAMING EDGE WIFI评测

微星这块主板的另外一个独到之处就是配备了一个Frozr涡轮冰霜铠甲,足够分量的铝合金散热片再加上一个专用的散热风扇,它的散热能力远强于普通主板自带的M.2散热片。我们测试的结果,安装散热器之后能够将影驰HOF Pro 2TB SSD全速运行时的温度降低15度以上。

不过MPG B550I GAMING EDGE WIFI主板对于PBO功耗的设定过于保守了一些。在大部分B550/X570主板上,锐龙9 3900X开启PBO之后一般能够达到160W的功耗,而B550I GAMING EDGE WIFI只有140W左右,因此在性能上会有一些限制。对于性能有要求的同学建议直接超频时候,B550I主板只要超频就能破解功耗墙的限制。

最后就是价格,一般来说同规格的主板,ITX的要贵一些,而ITX版的MPG B550I GAMING EDGE WIFI主板与ATX版的MSI MPG B550 GAMING EDGE WIFI价格一模一样,都是1699元,这对于想要大家ITX主机的用户来说,也算是个好消息。
