cad线性标注快捷键怎么设置出来(自定义CAD快捷键设置)

时间:2021-05-22 09:00:05 作者:重庆seo小潘 来源:长城号
原标题:cad线性标注快捷键怎么设置出来(自定义CAD快捷键设置) 本文来谈谈如何自定义CAD快捷键(笔者使用的是2010版本)对于常用命令,建议是多采用快捷键,使用快捷键比用鼠标

原标题:cad线性标注快捷键怎么设置出来(自定义CAD快捷键设置)

本文来谈谈如何自定义CAD快捷键(笔者使用的是2010版本)对于常用命令,建议是多采用快捷键,使用快捷键比用鼠标点取图标,或在菜单上选择命令要快上非常多的时间。要养成左手键盘,右手鼠标的习惯。这里的常用命令建议工作过程中平均每天都出现5次以上的命令,都应该归结于常用命令。快捷键的定义是保存在acad.pgp文件中,在CAD程序内找到它的步骤如下:

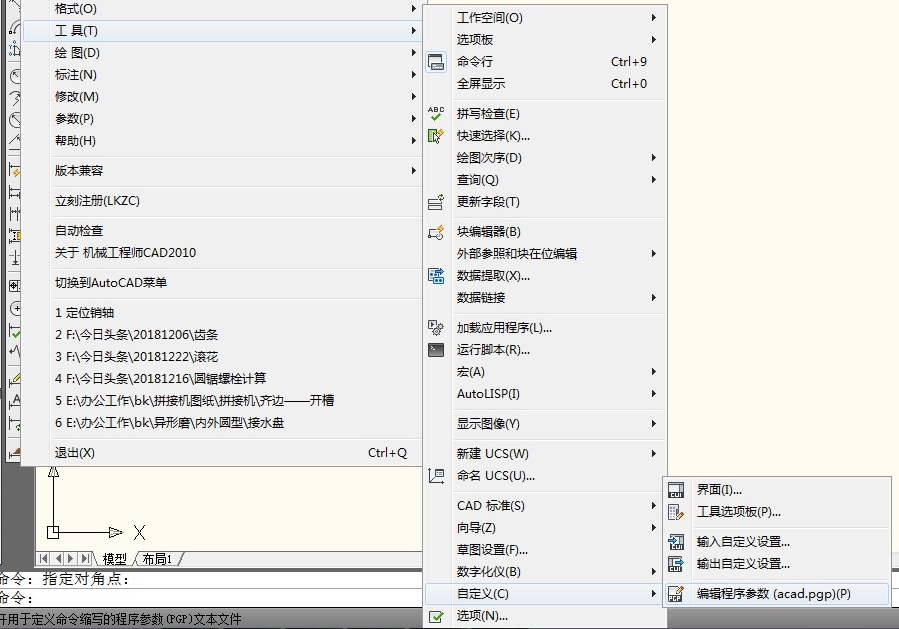

工具→自定义→编辑程序参数(acad.pgp)(P)

cad线性标注快捷键怎么设置出来(自定义CAD快捷键设置)

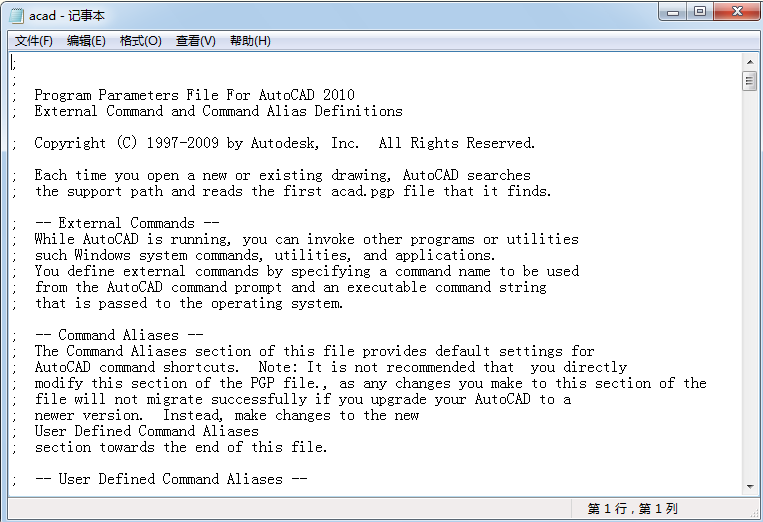

打开后是记事本方式,如下图:

cad线性标注快捷键怎么设置出来(自定义CAD快捷键设置)

找到它以后怎么做呢?现在就给大家总结下我在工作中的使用经验。先说说我是怎么定义快捷键的。下面的这几点要求,有利于我们定义快捷键,但也不限于这几点要求,大家可以依据自己的喜好进行相应的增减。

尽量不采用已有的、常用的快捷键字母。比如说,dimlinear(线性标注)这个命令,就不要用d这个字母来定义快捷键。d这个字母已经是”标注样式管理器”的快捷键字母了,且这个快捷键也常用到。

根据各个命令的出现频率来定义快捷键,定义时,依次采用”单个字母–二个字母重复–两个相邻字母–三个字母”的原则。当然这个可以依据个人喜好,自己定义。上面的方法仅是笔者给的一个思路。

定义的字母尽量选择在左手区域内,解放我们的右手。方便我们左手键盘,右手鼠标。现以简单的例子说明以上注意事项:dimlinear线性标注应该是我们最常用的命令之一,在cad的默认设置中其快捷键为DLI,快捷键是三个字母,而且三个字母集中度不够,明显不利于我们使用。以其为例,介绍下怎么设置我们自己的快捷键。

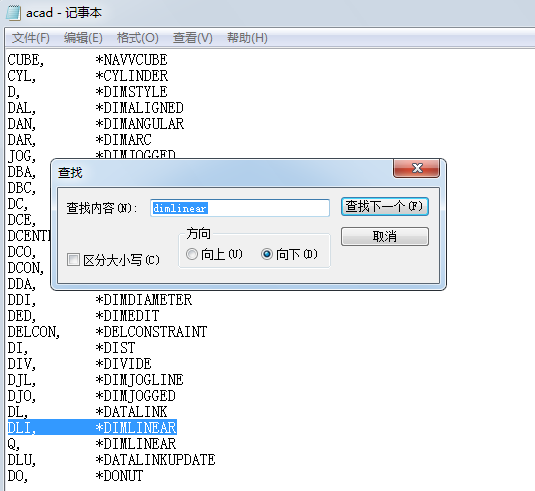

我们上一步已经打开了”编辑程序参数acad.pgp”这个记事本,打开”编辑”–“查找”,打开如下对话框,并将dimlinear输入,方向向下,点击”查找下一个”。

cad线性标注快捷键怎么设置出来(自定义CAD快捷键设置)

找到dimlinear这个命令后,如上图蓝色部分,可以看到它前面的DLI就是它的快捷键,注意看上图中已经将其快捷键改为了”Q”(蓝色下面)但也保留了DLI这个快捷键。建议大家都保留原有快捷键,防止别人用自己电脑时一筹莫展。记得改完后,注意保存,重启CAD就可以生效了。

大家可以用上面的方法自行定义属于自己的CAD快捷键,满足我们在绘图时候的要求,提升出图速度。软件技巧只是基础、是工具,机械行业复杂多样,我们要了解的是机械设计本身,这就要求我们不断的学习提升自己,长期的积淀才能使我们应对本职工作时得心应手。借用一句话送给做机械的你:我们都在努力奔跑,我们都是追梦人。
