如何用万用表测电容_万用表测电容的方法

时间:2022-04-04 10:18:36 作者:重庆seo小潘 来源:互联网整理
万用表如何测量电解电容 判断电容是否出现击穿、漏电、容量减小或消失通常需要电容在开路状态下检测。 1.用电烙铁等工具将电容从电路板中取出,并对引脚清理。 2.观察外观检查如

万用表如何测量电解电容

判断电容是否出现击穿、漏电、容量减小或消失通常需要电容在开路状态下检测。

如何用万用表测电容_万用表测电容的方法

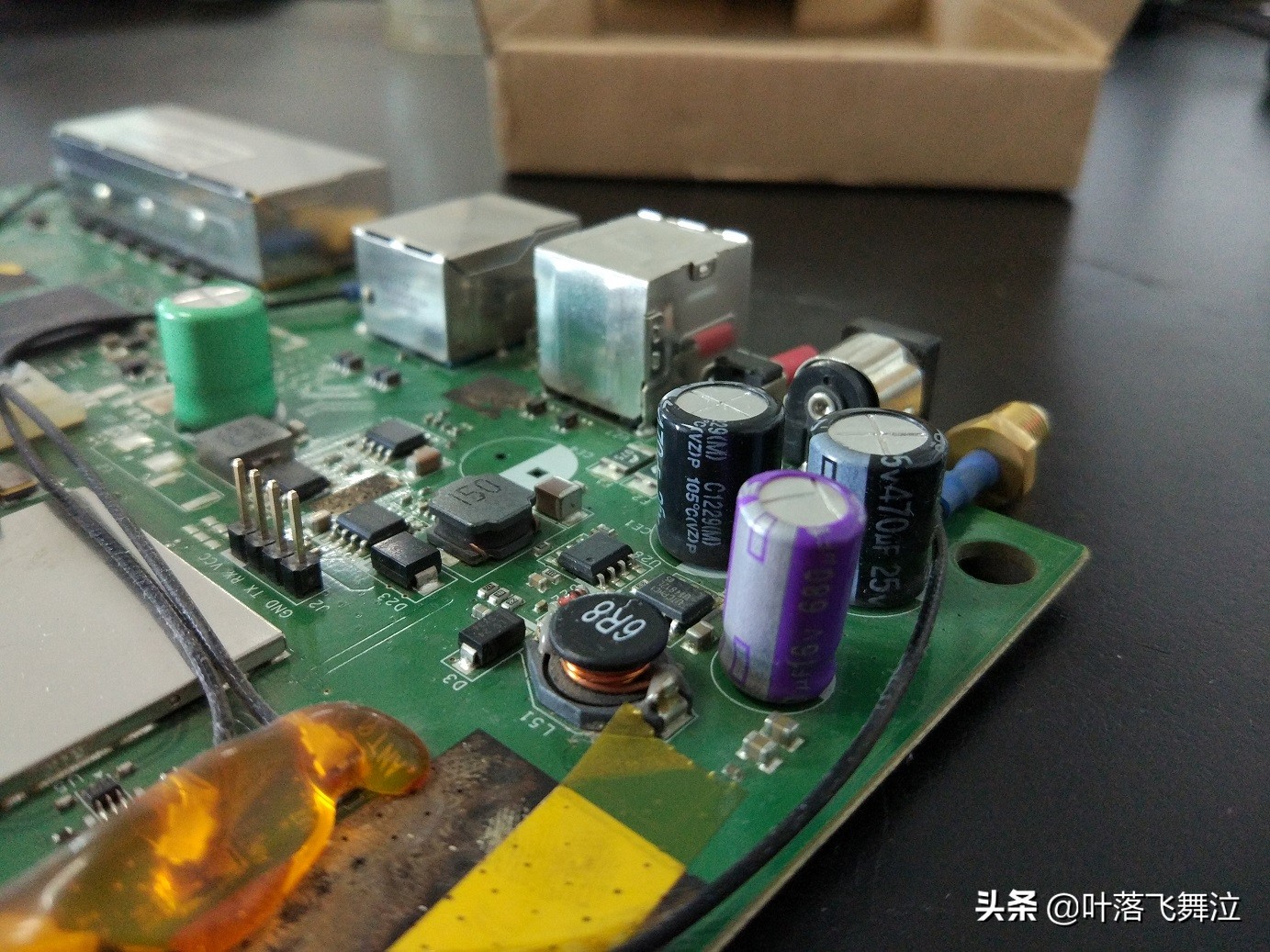

1.用电烙铁等工具将电容从电路板中取出,并对引脚清理。

2.观察外观检查如果出现鼓包、漏液、引脚折断说明电容器已经损坏。

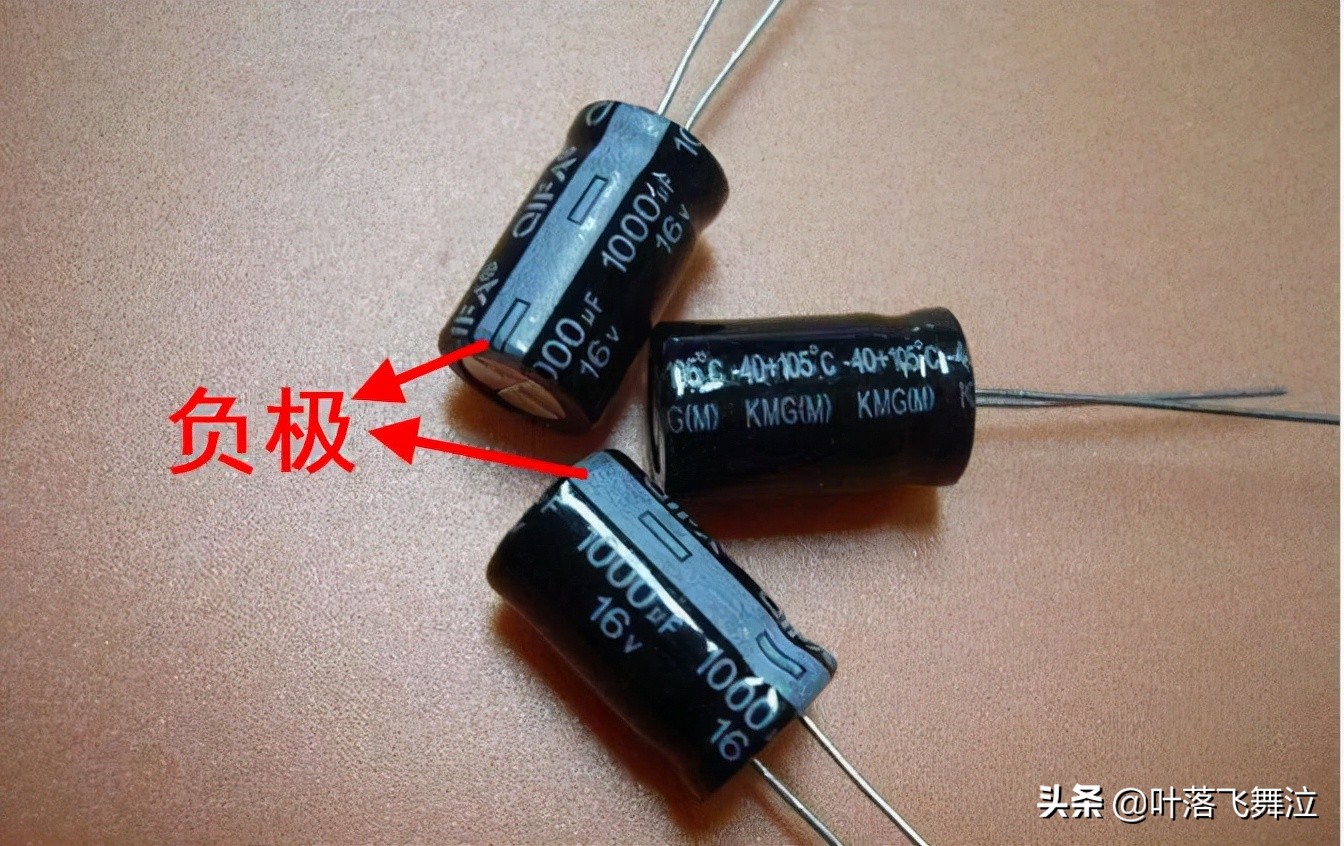

3.确定引脚极性,新的电容引脚稍长的为正极、短的为负极。另外有白色标识的一端为负极,另一端为正极。

如何用万用表测电容_万用表测电容的方法

4.电容器测量前放电,用小电阻与电容器引脚相连。

5.万用表调至R*1K档位,并进行调零。

6.红表笔测量电容负极、黑表笔测量电容正极,观察指针变化。

7.正常情况指针应向右摆动(此为充电过程),然后慢慢向左摆动回至无穷大。

8.指针为零说明电容以及穿,像回摆动幅度很小说明电容出现漏液情况,如果指针不摆动说明电容的电解质已干涩,没有容量。

如何用万用表测电容_万用表测电容的方法

当电容器的耐压值大于表内电池的电压值时,根据电解电容正向充电漏电流小、反向充电漏电流大的特性,可采用R*10K档,为电容反向充电测量。黑表笔接负极、红表笔接正极,观察反向电流是否恒定。如果电容充电后,指针向回摆动停至明个位置(50~200KΩ)一段时间后又慢慢向右摆动,说明该电容已漏电。
