动用最贵光刻机 台积电5nm代工价曝光:7nm相形见绌

字号+ 作者:admin 来源:seo博客 2020-09-18 13:00 我要评论( )

随着苹果A14处理器的推出,台积电的5nm产线已经满载,正马不停蹄地赶工中,毕竟除了iPad Air 4,后续还有iPhone 12系列,年底前甚至还有5nm Apple Silicon(A14X?......

随着苹果A14处理器的推出,台积电的5nm产线已经满载,正马不停蹄地赶工中,毕竟除了iPad Air 4,后续还有iPhone 12系列,年底前甚至还有5nm Apple Silicon(A14X?)。

下面来探讨一个趣味问题,找台积电代工5nm,需要多少钱?

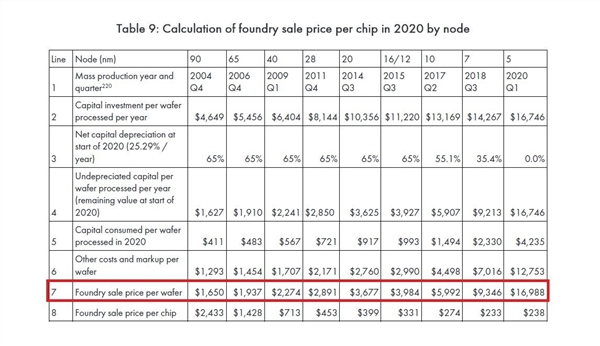

半导体业内人士chiakokhua在最新博客中,以一颗类似NVIDIA P100规模的芯片(面积610mm2、907亿颗晶体管)为参照,汇总了它在台积电工艺节点下的晶圆和芯片销售价格。

简单来说,5nm晶圆单片的代工销售价约是16988美元,对比7nm,涨幅超80%。

当然,因为晶体管密度大增,同是300mm(12寸)晶圆能切割出来的芯片增多,故换算到单颗芯片的代工价,其实只有238美元,比7nm的233美元只贵了5美元。

考虑到5nm用于商业宣传上的利好效应、15%的性能提升、30%的功耗下降,这5美元感觉还挺超值。

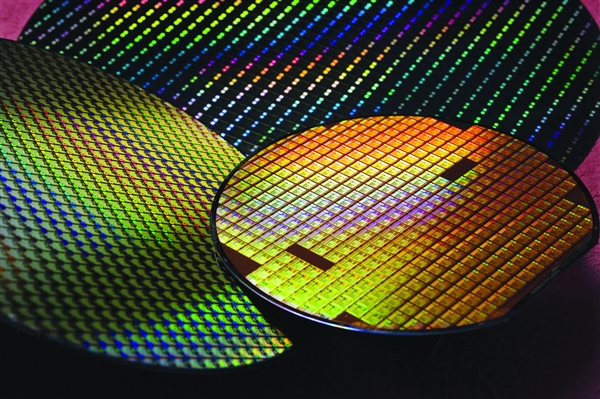

动用最贵光刻机 台积电5nm代工价曝光:7nm相形见绌

5nm晶圆之所以贵,主要是工艺复杂,EUV多达14层,每一层都要动用ASML的Twinscan NXE光刻机,这台设备单价超1.2亿美元。

另外,目前是5nm大规模量产的初期,良率在逐渐拉升,后期成本会慢慢降下来。

比较极端的例子是,90nm的晶圆可是只要1650美元,可真要做907亿颗晶体管规模的芯片,单价需要2433美元。

动用最贵光刻机 台积电5nm代工价曝光:7nm相形见绌
